LETTERE BLIVER DET IKKE
AT MODELLERE INSTALLATIONER
BIM program til modellering
af installationer
GRAPHISOFT MEP Designer gør det let at modellere installationer i både plan, snit, opstalt, samt i 3D. Det gælder både for ventilationskanaler, VVS og EL.
MEP Designer er en integreret del af Archicad Collaborate eller et selvstændigt program kaldet MEP Designer Studio. MEP Designer Studio koster kr. 7.500 (eks. moms) pr. licens pr. år og er derfor en af markedets billigste måder at komme i gang med installations-projekter i et fuldt BIM-workflow.
MEP Designer gør det nemt for installationsingeniører at:
Designe og dokumentere ventilations-, varme-/køle-, sanitets- og elinstallationer
Automatisk generere planer, snit og mængdelister for MEP-systemer
Sikre udveksling med f.eks. Revit via IFC 4.3 og dermed problemfrit samarbejde med andre AEC-programmer
Udarbejde BIM-projekter i 3D til brug for kvalitetssikring og kollisionskontrol
Arbejde med klassifikations-systemer som f.eks. CCS/CCI og BIM7AA/BIM TypeCode
Fjerne den stejle indlæringskurve, som ofte følger med komplekse BIM-værktøjer
Modellere eksisterende installationer, som ikke er vandrette, lodrette eller kobles i 90°
Virker til både Mac og Windows.
Case Study
ACTING Bygherrerådgivning er en rådgivende ingeniørvirksomhed, der tog BIM til sig for 6 år siden i forbindelse med, at Christian Hellström tiltrådte som partner. Den rådgivende ingeniørvirksomhed har en befriende pragmatisk tilgang til deres opgaver, der også afspejler sig i deres tilgang til at anvende BIM som arbejdsredskab.
"Det handler grundlæggende om bygherrerådgivning", fortæller Christian Hellström, partner i ACTING Byggeherrerådgivning, da vi interviewer ham på deres kontor i Bagsværd. Det rådgivende ingeniørfirma tæller 12 medarbejdere, som udfører opgaver fra traditionel bygherrerådgivning til gennemprojektering af mindre projekter inden for alle ingeniørdiscipliner.
Opret og redigér MEP-elementer i alle projektvisninger
Med MEP Designer kan du fleksibelt modellere MEP-elementer i forskellige projektvisninger – 3D-vinduet, plantegning, snit eller opstalt – hvilket giver dig fuld adgang til alle værktøjer i enhver visning og mulighed for præcis placering og redigering.
Hurtig redigering og tilpasning
Den model-baserede arbejdsgang giver dig mulighed for når som helst at ændre individuelle segmenter, tilføje nye komponenter eller udvide eksisterende netværk. Alle ændringer opdateres øjeblikkeligt i modellen.
Forbedret hældningsjustering for rørføringer
Med MEP Designer kan du hurtigt og intuitivt justere hældningen på rørføringer uden at bryde eksisterende forbindelser. Hældninger indtastes direkte via Tracker’en, og retningen vises grafisk. Nye segmenter arver automatisk den eksisterende hældning, og ændringer påvirker kun vandrette eller skrånende rør – lodrette rør forbliver uændrede. Det giver dig fuld kontrol over højder og hældninger i dit rørsystem.

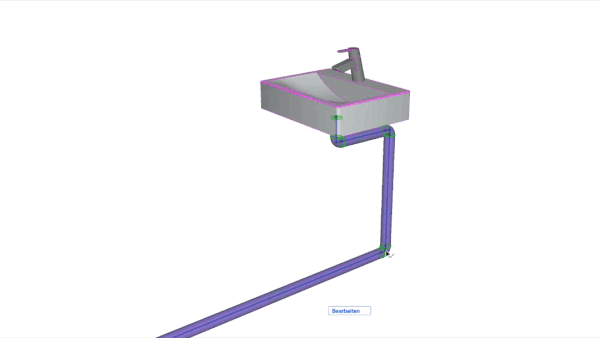

Intelligent sammenkobling af rør og tilslutningspunkter
Når du modellerer rør i MEP Designer, får du direkte visuel feedback ved oprettelse af forbindelser til terminalenheder eller komponenter. Brug piletasterne til at vælge mellem forskellige forbindelsesmuligheder. Connection Solver understøtter også komplekse forbindelser – f.eks. skrå eller vinklede samlinger – hvilket muliggør fleksibel og præcis modellering.
Intuitive værktøjer og fleksibel arbejdsgang
MEP-komponenter kan placeres med drag & drop, forbindes intelligent og flyttes eller redigeres fleksibelt efter behov. Forgreninger, bøjninger og samlinger oprettes automatisk, hvilket markant effektiviserer modelleringsprocessen.

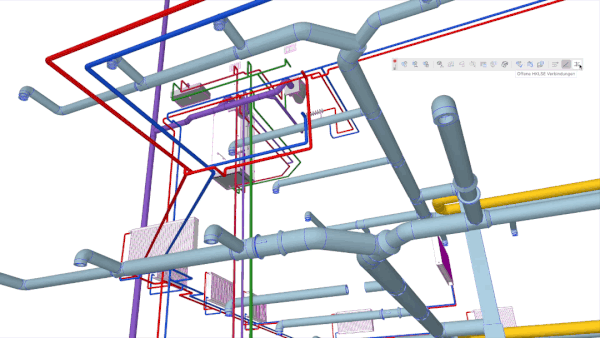

Kontrollér for åbne MEP-forbindelser
Med funktionen “Open MEP Connections” kan du få vist alle tilslutningspunkter, der ikke er korrekt lukkede. Åbne forbindelser markeres med rødt, så du nemt kan identificere og rette dem.

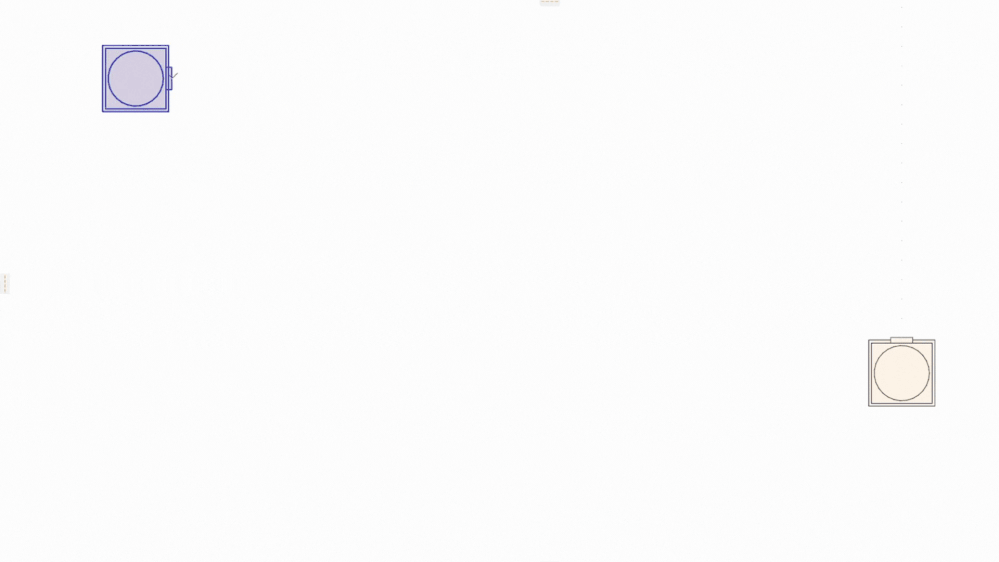

Intuitiv routing-proces
MEP Modeler gør modellering af føringsveje enklere med en intuitiv arbejdsgang. Brugerne kan nu oprette kanalføringer, rørføringer eller kabelbakker blot ved at klikke i en sekvens – ligesomat tegne polylinjer. Denne strømlinede metode gør det muligt at placere føringer hurtigere og mere effektivt, hvilket sikrer en mere flydende designproces for MEP-engeniører. Det sparer tid og øger produktiviteten, så designere kan fokusere mere på de kreative aspekter af deres arbejde.

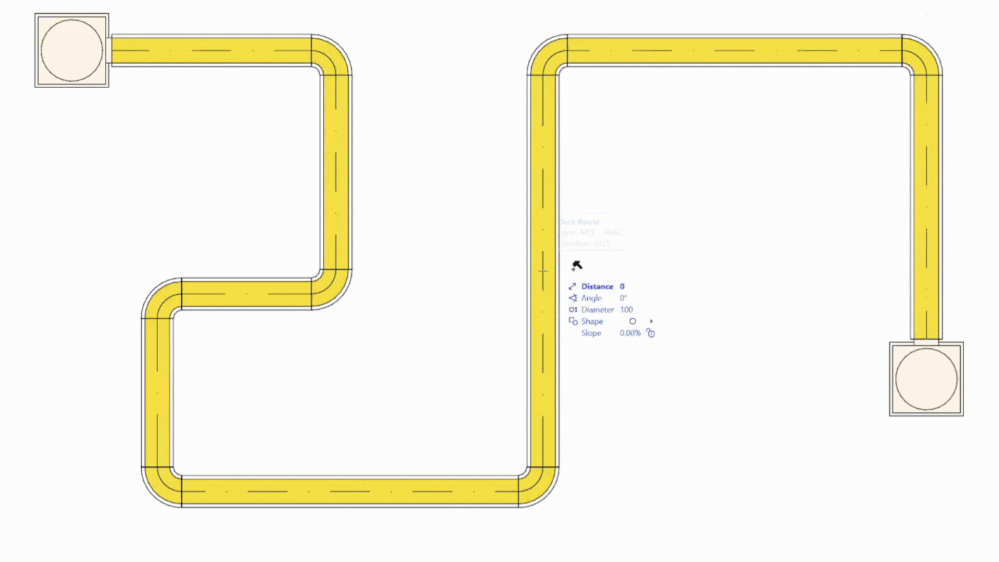

Automatisk generering af overgange og samlinger
MEP Modeler generer overgange og samlinger automatisk, hvilket yderligere øger effektiviteten i modelleringsprocessen. Når føringer krydser hinanden eller ændrer retning, opretter Archicad intelligent de nødvendige overgange og samlinger, så man undgår manuelle justeringer. Denne automatik sikrer, at forbindelserne mellem de forskellige elementer i MEP-systemet er helt præcise, hvilket reducerer risikoen for fejl og forbedrer koordineringen.

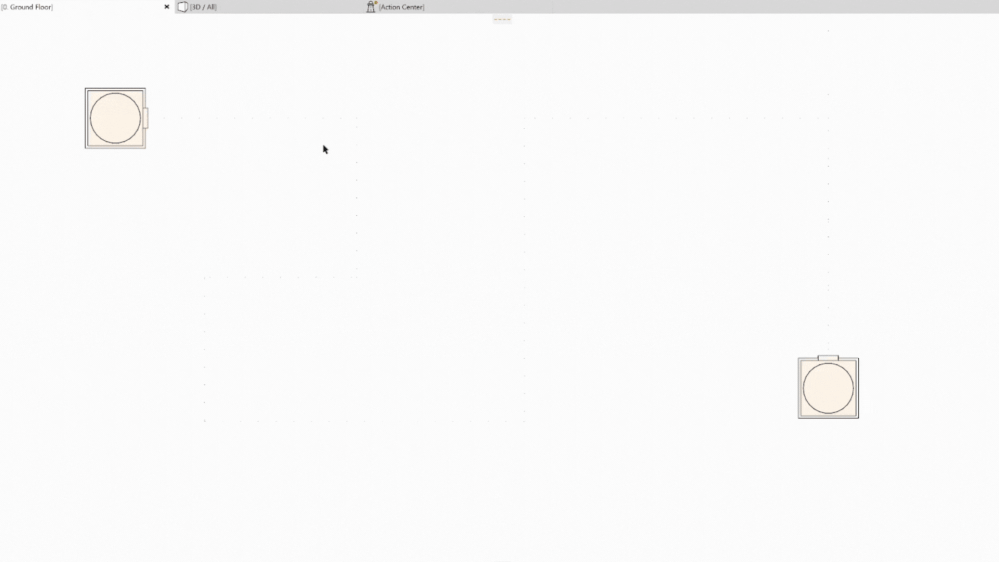

Forbedrede redigeringsmuligheder for føringer
MEP Modeler giver udvidede muligheder for redigering af føringer. Selvom føringen behandles som en samlet enhed, kan brugeren redigere individuelle segmenter eller knudepunkter separat via de opdaterede dialoger. Det gør det muligt for designere at foretage præcise justeringer og tilpasninger af specifikke dele af føringen, så modellen afspejler virkeligheden nøjagtigt. De forbedrede redigeringsfunktioner øger fleksibiliteten og kontrollen i MEP-design. For eksempel kan du bruge Tracker’en til at ændre bredde- og højdeparametre mens du tegner. Det gør det også nemt at ændre dimensioner, retning og endda formen – direkte under arbejdet.

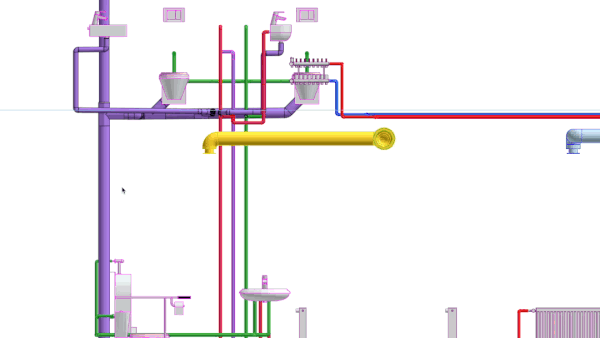

Vælg sammenkoblede MEP-elementer
Det er muligt at vælge ét enkelt element og få alle tilknyttede elementer fremhævet med det samme. Det er en effektiv måde at finde ikke-forbundne segmenter og komponenter på – eller hurtigt at markere et helt netværk af sammenkoblede elementer. Denne funktion giver dig et klart visuelt overblik og gør det nemt at opdage fejl, så du kan optimere dine installations-projekter med større sikkerhed. Du kan desuden tilføje kommandoen som tastaturgenvej, hvilket gør arbejdet endnu hurtigere.

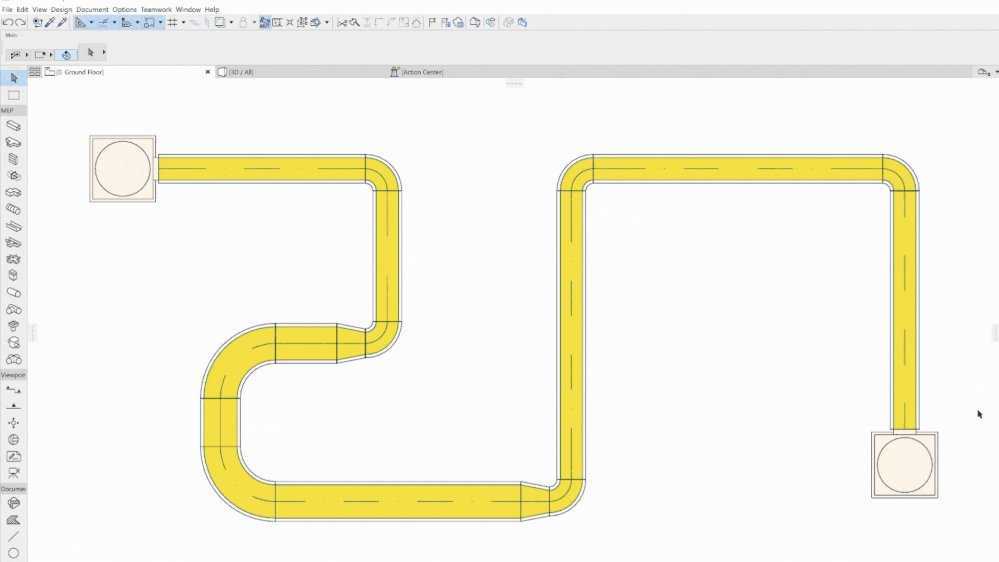

Sletning af segmenter
Ved blot at trække knudepunkter hen til hinanden kan du fjerne et helt segment og dermed slette det, når som helst du ønsker det.
Integreret kollisionskontrol
Den integrerede kollisionskontrol gør det muligt at kontrollere, om MEP-elementer kolliderer med arkitektoniske elementer eller andre MEP-systemer. Tidlig registrering af designfejl og konflikter hjælper med at undgå problemer senere i processen. Denne funktion understøtter en koordineret, tværfaglig projektsamarbejde.
Dokumentation
Med MEP Designer dokumenterer du dit design direkte ud fra modellen – præcist, overskueligt og i overensstemmelse med gældende standarder. Der er altid fuld overensstemmelse mellem 2D-tegninger, 3D-model og mængder, og hele projektet er samlet i én fil, hvilket gør det nemt at flytte medarbejdere mellem projekter.
Central styring af forudindstillinger
MEP-forudindstillinger (Presets) definerer grundlæggende egenskaber og standardværdier – såsom tværsnit, vægtykkelser og længder for rør og kanaler – for alle MEP-systemer i projektet. De sikrer, at nye MEP-elementer altid placeres i henhold til projektets standarder.
Mærkning & målsætning
Alle MEP-komponenter kan automatisk mærkes, tagges og målsættes på tegninger. Egenskaber som nominel-diameter, materiale eller kote hentes direkte fra modellen og holdes løbende opdaterede. For ventilation kan parametre som lufthastighed og luftmængde også vises automatisk.
Keynotes for MEP-elementer
Placer Keynotes direkte på MEP-elementer og deres underkomponenter, og generér automatisk tegningsforklaringer ud fra projektdata. Det giver en klar og standardiseret dokumentation.
Mængder & lister
MEP-elementer kan opstilles og evalueres i skemaer og lister, hvilket giver et solidt grundlag for mængdeudtræk og analyser. Vælger du en komponent i listen, kan du få den vist på 2D-tegninger eller i 3D-modellen.
Fleksibel udveksling
Der findes utallige import- og eksportformater til data-udveksling til medrådgivere eller projektweb. De mest gængse formater er IFC (til f.eks. Revit og Tekla), DWG til AutoCAD og PDF for tegnings-filer.
Beregning
Tildeling af rør og komponenter til specifikke MEP-systemer er grundlaget for alle tekniske beregninger i MEP Designer. Hvert system definerer centrale egenskaber som medie, temperatur og materiale, der er afgørende for dimensionering og beregning. Automatiske evalueringer – såsom tryktabsberegninger, flowhastigheder og dimensionering – udføres pr. system, ligesom data kan eksporteres til ekstern beregningssoftware. Ud over de tekniske funktioner styrer installations-systemerne også grafiske indstillinger som farver og linjetyper, hvilket forbedrer overblikket over modellen.
Kontrol & evaluering
MEP System Browser hjælper dig med at gennemgå og administrere alle MEP-systemer i projektet. Du kan opliste alle rør, komponenter og deres system-tildelinger og evaluere dem efter behov. Browseren viser nøgleparametre som medie, flow og tryktab og giver målrettet netværksanalyse. Ændringer og tilføjelser vises øjeblikkeligt. Browseren er dit centrale værktøj til løbende kvalitetskontrol, samt til forberedelse af beregninger og dataeksport til eksterne værktøjer.
Hydronics Optimizer & Duct Sizing Optimizer
Hydronics Optimizer og Duct Sizing Optimizer er kraftfulde værktøjer, der automatisk optimerer dimensionerne på rør og kanaler. Vælg de ønskede segmenter i modellen, og angiv grænser for diameter og hastighed. Optimizerne justerer derefter alle markerede elementer inden for disse rammer og sikrer effektive og normoverholdende hydrauliske og ventilationssystemer. Disse værktøjer fremskynder beregninger og planlægning, reducerer om-arbejde og øger designets pålidelighed.
Dataeksport og videre bearbejdning i tredjeparts-software
En væsentlig fordel ved MEP Designer er den nemme eksport af beregnede data til ekstern ingeniørbearbejdning eller detaljerede beregninger. Ved hjælp af IFC-filer eller andre formater kan du udføre opgaver som vandberegninger eller avanceret rørdimensionering i specialiserede tredjepartsprogrammer. Dette gør det nemt at integrere MEP Designers resultater i MEP-ingeniørers arbejdsgange, add-ons eller beregningsværktøjer til videre behandling.
De største spillere
MEP Designer er udviklet af GRAPHISOFT, som også er kendt for nogle af markedets førende BIM-programmer, som Archicad, BIMx og BIMcloud. GRAPHISOFT er en del af Nemetschek Gruppen, der også står bag f.eks. Solibri, Bluebeam og dRofus. Både GRAPHISOFT og Nemetschek Gruppen er registreret i EU, hvilket gør MEP Designer til et sikkert valg i en til tider usikker verden.
Under halv pris
På trods af MEP Designers intuitive brugerflade og avancerede funktioner har GRAPHISOFT og Nemetschek Gruppen valgt at lancere den til en yderst aggressiv pris. Et abonnement til MEP Designer koster kun kr. 7.500 (eks. moms) pr. år. Det er langt under halvdelen af hvad en licens til konkurrerende software koster.
